[CentOS7] 본딩(Bonding)

본딩(Bonding) 이란?

- 물리적인 랜카드 두 개를 논리적으로 하나로 묶어서 이중화를 하거나 대역폭을 늘릴 때 사용한다.

- 서버에 물리적으로 존재하는 NIC카드 N개를 논리적으로 묶어서 한개의 NIC카드처럼 사용할 수 있게
해주는 기능이다. 윈도우에서는 Teaming, IBM에서는 EtherChannel이라고 부름



※NIC (Network Interface card)

네트워크에 접속할 수 있게 하기 위해 컴퓨터 내에 설치되는 확장 카드



# cat /etc/redhat-release // CenOS7 버전 확인



Bonding 모듈로드

# modprobe --first-time bonding



# lsmod | grep bonding



본딩(Bonding) 구성하기

1) 네트워크 카드 (NIC) 추가

Server-A -> Settings -> add -> Network Adaptor 추가 -> 재부팅



2) 추가되어있는지 확인하기

확인하는 명령어

#ifconfig -a (all)

enp0s8 -> 기존 NIC

enp0s3 -> 추가 NIC



3. ifcfg-enp0s(3,8), bond() 파일 생성

네트워크 설정 파일이 위치한 디렉터리로 이동

#  cd /etc/sysconfig/network-scripts/



enp0s3

enp0s8

MASTER=bond0 → 본딩을 구성할 장치의 이름
SLAVE=yes → 본딩 구성 멤버로 동작할지 결정
USERCTL=no → 사용자 계정으로 해당 장치를 제어 못하도록 설정
NM_CONTROLLED=no   (NM = network manager)



bond0

BONDING_MASTER=yes → 본딩 장치로 동작할지 결정
BONDING_OPTS="mode=1 miimon=100" → 본딩 옵션

- mode=1 (Active/Backup)

- miimon=100 모니터링 주기 (ms)

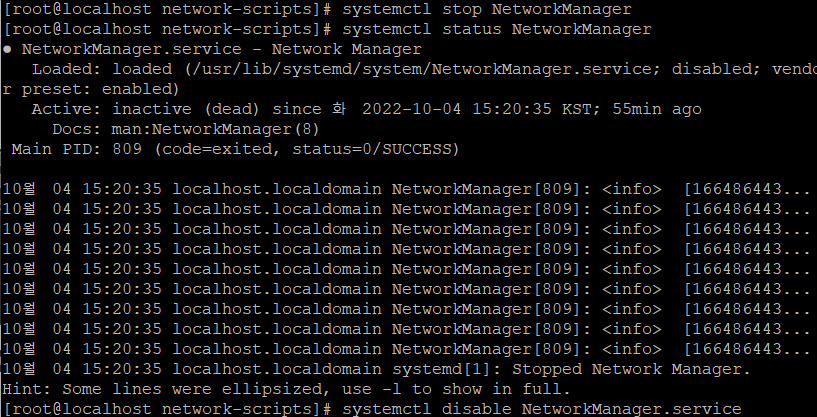

4. 네트워크 매니저 데몬 중지/비활성화

# service NetworkManager stop > 데몬 중지

# systemctl status NetworkManger > 중지 확인

# systemctl disable NetworkManager.service > 비활성화

5. /etc/modprobe.d/bonding.conf 파일 생성

ifcfg-bond()과 해당파일에 옵션을 설정하여 적용시킬 수 있습니다.(둘 중 하나만 사용해도 됩니다.)



6.본딩 모듈 사용

# modprobe bond0 → 본딩모듈 bond0(bonding)을 커널에게 적용

# lsmod | grep "bonding" → 현재 커널이 사용하고 있는 모듈 확인



7. 네트워크 서비스 재기동

# systemctl restart network > 네트워크 재기동

# config > 설정한 bond() 체크

# cat /proc/net/bonding/bond0 > 설정한 본딩 상태정보



# nmcli d > 활성화된 네트워크 인터페이스 확인
